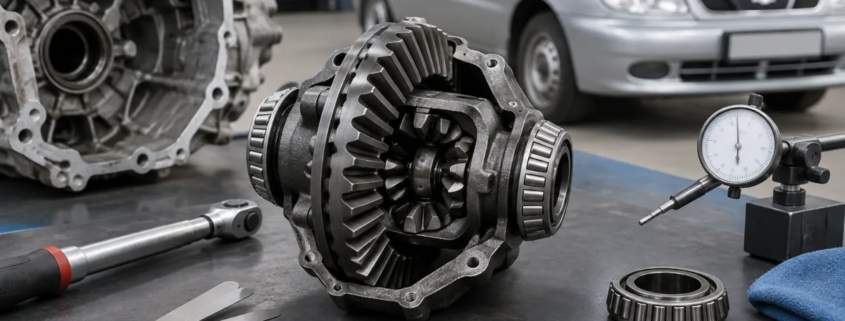

Как отрегулировать дифференциал Lanos после разборки КПП
Регулировка дифференциала Lanos выполняется после разборки механической коробки передач. Основные операции — восстановление положения регулировочной гайки, настройка предварительного натяга подшипников, проверка люфта главной пары и контроль пятна контакта шестерен.
Точная методика зависит от установленной коробки передач. Для Daewoo и Chevrolet Lanos не следует применять одно значение момента или бокового зазора без проверки кода КПП и соответствующего ремонтного руководства.
Что нужно проверить перед регулировкой
- Состояние конических подшипников дифференциала.
- Состояние наружных колец подшипников в регулировочной гайке и крышке.
- Зубья ведомой и ведущей шестерен главной пары.
- Посадочные поверхности корпуса дифференциала и картера коробки.
- Наличие установочных меток на регулировочной гайке и корпусе.
При замене подшипника необходимо менять и его наружное кольцо. Подшипник, снятый способом с повреждением или деформацией посадочных элементов, повторно не устанавливают.
Регулировка при сохранении прежних подшипников
Если подшипники дифференциала не менялись, исходную регулировку обычно восстанавливают по меткам, нанесенным во время разборки.
- Перед демонтажом отметить положение регулировочной гайки относительно картера или крышки.
- После установки дифференциала завернуть гайку до прежнего положения.
- Совместить нанесенные метки и проверить свободное вращение дифференциала.
- Проверить отсутствие чрезмерного осевого перемещения и люфта главной пары.
Возврат гайки на прежнее число оборотов применим только при сохранении тех же подшипников, колец и деталей, положение которых не изменилось. После замены деталей такая процедура не заменяет полноценную регулировку.
Регулировка после замены подшипников
После установки новых подшипников предварительный натяг выставляют заново по моменту сопротивления проворачиванию. Для этого требуется измерительный инструмент, позволяющий контролировать момент вращения дифференциала, а не оценивать усилие рукой.
- Установить новые подшипники и их наружные кольца.
- Собрать дифференциал в картер коробки передач.
- Установить регулировочную гайку и крышку подшипника.
- Постепенно изменять положение гайки, контролируя момент сопротивления проворачиванию.
- После достижения требуемого значения проверить боковой люфт главной пары.
- Проверить пятно контакта зубьев и при необходимости скорректировать положение элементов главной пары.
Точную величину момента предварительного натяга необходимо брать из руководства для конкретной модификации КПП Lanos. В найденных справочных материалах нет единого подтвержденного значения, которое подходило бы для всех коробок передач этой модели.
Проверка люфта и зацепления главной пары
После настройки предварительного натяга проверяют боковой зазор между шестернями главной пары. Измерение выполняют индикатором, установленным относительно зубьев ведомой шестерни. Проверка «на ощупь» не позволяет подтвердить правильность регулировки.
Пятно контакта проверяют с помощью контрольного состава на зубьях. После проворачивания главной пары след контакта должен соответствовать требованиям ремонтного руководства для конкретной коробки. Одного универсального значения бокового зазора для всех вариантов КПП Lanos использовать нельзя.
Что важно учесть при сборке
- Регулировку выполняют на снятой и разобранной коробке передач.
- Нельзя затягивать регулировочную гайку только до исчезновения заметного люфта.
- Нельзя ориентироваться только на изменение шума после установки коробки на автомобиль.
- При замене подшипников наружные кольца также устанавливают новые.
- После окончательной сборки дифференциал должен вращаться без заеданий и неравномерного сопротивления.
- Момент предварительного натяга, боковой зазор и требования к пятну контакта сверяют с данными именно установленной КПП.
Какие руководства использовать
Для работы подходят разделы «Ремонт дифференциала» и «Разборка и сборка коробки передач» в руководстве по ремонту Daewoo Lanos. Для автомобилей Chevrolet Lanos можно использовать руководство по ремонту механической коробки передач Chevrolet Lanos, но значения параметров необходимо сверять с кодом конкретной КПП.
Если при разборке метки не были нанесены, подшипники заменены или обнаружен износ главной пары, восстановить регулировку простым возвратом гайки невозможно. В такой ситуации требуется полноценная настройка с измерением момента сопротивления проворачиванию, бокового зазора и пятна контакта.
