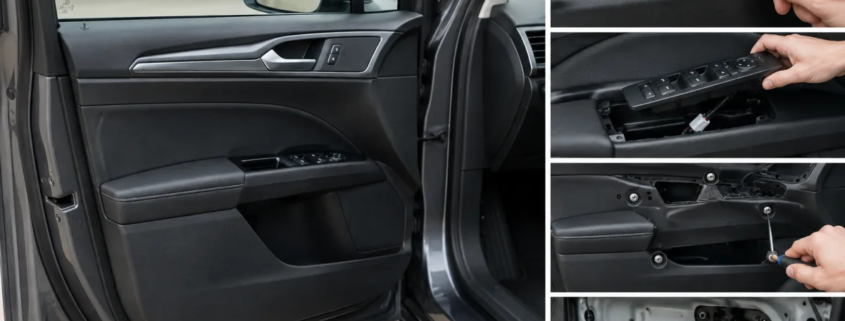

Как снять карту двери Ford Fusion USA и добраться до замка
Порядок снятия дверной карты Ford Fusion USA зависит от года выпуска, поколения и типа двери. Процедуры для Ford Fusion 2006–2009 и Ford Fusion 2013–2020 различаются, поэтому перед началом работы важно определить поколение автомобиля, сторону двери и наличие электроприводов, подсветки или динамика.
Что понадобится
- пластиковый съемник обшивки;
- отвертки и набор торцевых головок;
- инструмент для поддевания пластиковых фиксаторов;
- для некоторых Fusion 2013–2020 — головки 5,5 мм, 7 мм и 10 мм, а также Torx T20 и T27;
- емкость для винтов и снятых клипс.
Перед разборкой рекомендуется отключить аккумулятор, особенно если в двери есть электрический замок, подсветка, динамик или другие подключенные элементы.

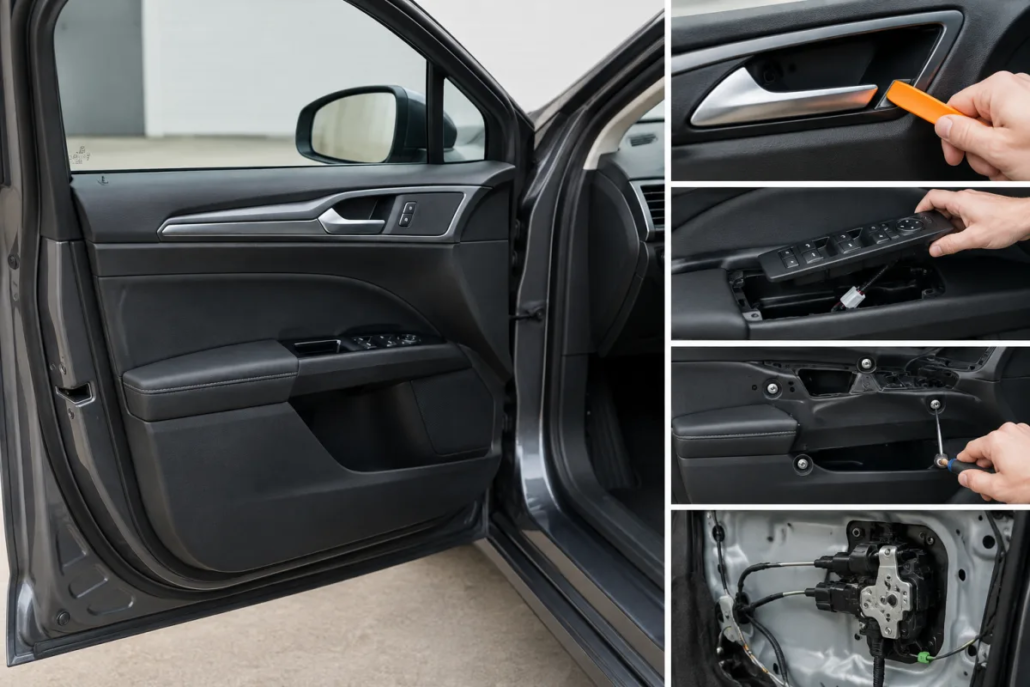

Как снять карту задней двери Ford Fusion 2006–2009
- Снимите декоративную заглушку, закрывающую крепеж возле внутренней ручки.
- Выверните винт заглушки и верхний винт внутренней ручки.
- Проверьте нижнюю и боковые части карты: после снятия основных винтов панель остается закреплена штифтовыми фиксаторами.
- Пластиковым съемником поочередно освободите фиксаторы. Не тяните карту резко, чтобы не сломать клипсы или саму панель.
- Отведите карту наружу и отсоедините электрический разъем внутренней ручки или других элементов двери.
- Снимите обшивку с двери.
Для Ford Fusion 2006 года сервисная процедура предусматривает использование специального инструмента для пластиковых фиксаторов. Это снижает вероятность повреждения карты и крепежных элементов.
Как снять обшивку задней двери Ford Fusion 2013–2020
- Сначала демонтируйте блок управления задним стеклоподъемником.
- Снимите или отведите элементы, закрывающие крепеж дверной карты.
- Выверните крепежные элементы карты.
- Освободите нижние и боковые клипсы пластиковым съемником.
- Потяните карту от двери настолько, чтобы получить доступ к внутренним соединениям.
- Отсоедините трос внутренней ручки.
- Отсоедините разъем динамика, подсветки и выключателя электрозамка, если эти элементы установлены.
- Снимите карту с двери и уберите ее в безопасное место.
Не пытайтесь полностью оторвать карту до отсоединения троса и разъемов. Провода и оболочка троса имеют ограниченную длину, поэтому резкое движение может повредить соединения.
Как снять замок двери Ford Fusion
Для доступа к замку сначала снимают дверную карту. Затем необходимо убрать или отвести влагозащитный экран, не повреждая его. После этого открывается доступ к внутренней части двери и элементам механизма замка.
Точная последовательность зависит от того, что именно требуется заменить:
- электропривод замка;
- механизм защелки;
- внутреннюю ручку;
- наружную ручку или связанные с ней тяги.
Для Ford Fusion 2013–2020 в процедуре замены привода переднего замка используются головки 5,5 мм, 7 мм и 10 мм, Torx T20 и T27, съемник обшивки и инструмент для поддевания фиксаторов. Этот набор относится к конкретной процедуре, поэтому перед разборкой нужно проверить соответствие года, стороны двери и комплектации.
Что проверить после установки карты
- работу внутренней и наружной ручки;
- срабатывание центрального замка;
- работу стеклоподъемника;
- подсветку и динамик, если они установлены;
- плотность прилегания влагозащитного экрана;
- фиксацию всех клипс и отсутствие люфта карты.
Номер предохранителя и электрическая схема замков зависят от года выпуска и версии Ford Fusion. При неисправности электропривода их проверяют по документации именно для конкретного автомобиля, а не по универсальной схеме.
Важные различия по поколениям
У Ford Fusion 2006–2009 задняя карта в основном удерживается винтами и штифтовыми фиксаторами, а после освобождения крепежа ее отводят для отсоединения разъемов. У Ford Fusion 2013–2020 перед снятием задней карты требуется демонтировать блок управления стеклоподъемником, после чего отсоединяются трос ручки и разъемы оборудования.
Поэтому универсальная инструкция без указания года, стороны и типа двери может привести к повреждению клипс, проводки или влагозащитного экрана. Для точной разборки сначала определите поколение Ford Fusion и конкретный элемент замка, который необходимо снять.
