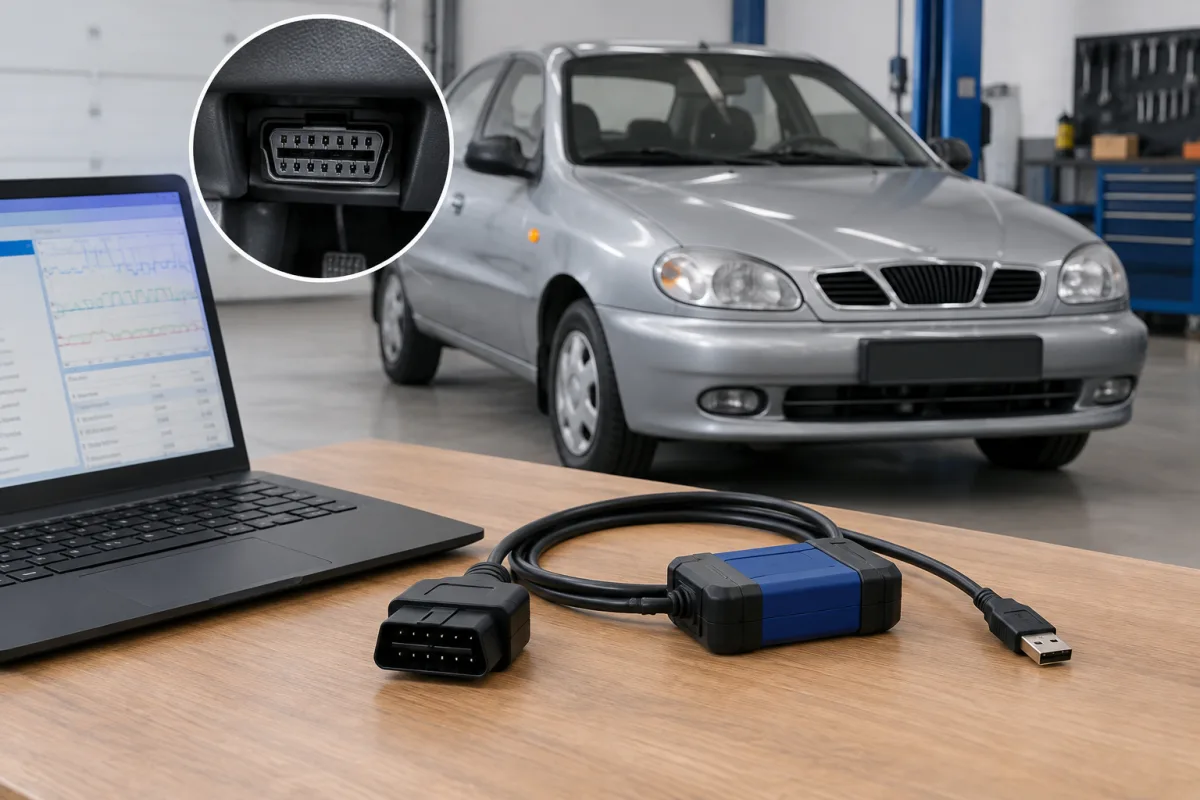

Чем читать Lanos: разъём, протокол и подходящий адаптер
Выбор оборудования для диагностики Daewoo или Chevrolet Lanos зависит не только от названия автомобиля. Нужно определить тип диагностического разъёма, установленный блок управления и способ связи. На Lanos встречаются 12-контактный разъём Daewoo/GM ALDL и стандартный 16-контактный OBD-II.
Какой протокол у Lanos
На большинстве рассматриваемых версий Lanos используется связь по K-line. В таких системах применяются протоколы семейства ISO 9141 и ISO 14230, а линия L-line может использоваться дополнительно.
У ранних автомобилей с блоками Delco Multec IEFI обычно установлен 12-контактный диагностический разъём GM-12. На более поздних версиях с Delphi MR-140 и на части автомобилей с блоком Микас 10.3 встречается 16-контактный OBD-II.
Универсального протокола для всех Lanos нет: точная совместимость зависит от года выпуска, двигателя, блока управления и конкретной распиновки.
Чем читать Lanos с 12-контактным разъёмом
Для автомобиля с разъёмом Daewoo/GM ALDL понадобится переходник GM-12–OBD2. Он позволяет подключить оборудование с OBD2-вилкой, но сам по себе не выполняет диагностику и не заменяет интерфейс связи.
В качестве диагностического интерфейса применяют K-Line или KKL-VAG 409.1, если он совместим с установленным блоком управления и используемой программой. Рабочая схема выглядит так:
- 12-контактный разъём ALDL на автомобиле;
- переходник GM-12–OBD2;
- K-line/KKL-адаптер или совместимый сканер;
- программа, поддерживающая конкретный ЭБУ Lanos.
Перед подключением важно сопоставить распиновку автомобиля и переходника. Неподходящий адаптер может не установить связь с блоком управления.
Чем читать Lanos с 16-контактным OBD-II
Если на автомобиле установлен стандартный 16-контактный разъём OBD-II, для диагностики двигателя используют K-line-адаптер либо сканер с поддержкой протокола конкретного ЭБУ. Дополнительный GM-12–OBD2 в этом случае не нужен.
Для таких автомобилей может подойти ELM327, но его совместимость нельзя считать гарантированной. Наличие 16-контактного разъёма само по себе не означает, что любой ELM327 подключится к блоку Lanos. Значение имеют версия адаптера, протокол, программа и установленный ЭБУ.
Как выбрать адаптер для диагностики
Если установлен 12-контактный ALDL
- выбирайте переходник GM-12–OBD2;
- используйте K-line или KKL-интерфейс с подходящей программой;
- проверяйте распиновку перед подключением.
Если установлен 16-контактный OBD-II
- подберите K-line-адаптер или сканер с поддержкой протокола ЭБУ;
- ELM327 рассматривайте только после проверки совместимости;
- уточните, какой блок управления установлен: Delphi MR-140, Микас 10.3 или другой.
Что проверить перед покупкой оборудования
- Осмотрите форму диагностического разъёма: 12 контактов ALDL или 16 контактов OBD-II.
- Уточните двигатель и год выпуска автомобиля.
- Определите маркировку блока управления.
- Проверьте, поддерживает ли адаптер K-line и нужный протокол.
- Убедитесь, что выбранная программа работает с конкретным ЭБУ.
Таким образом, для раннего Lanos с GM-12 обычно нужен комплект GM-12–OBD2 и K-line/совместимый сканер. Для версии с 16-контактным OBD-II применяется K-line-адаптер или другое оборудование, рассчитанное на протокол установленного блока. Покупать ELM327 только по названию автомобиля не стоит: сначала нужно определить разъём и ЭБУ.
