Датчик детонации Lanos: где находится и как проверить мультиметром

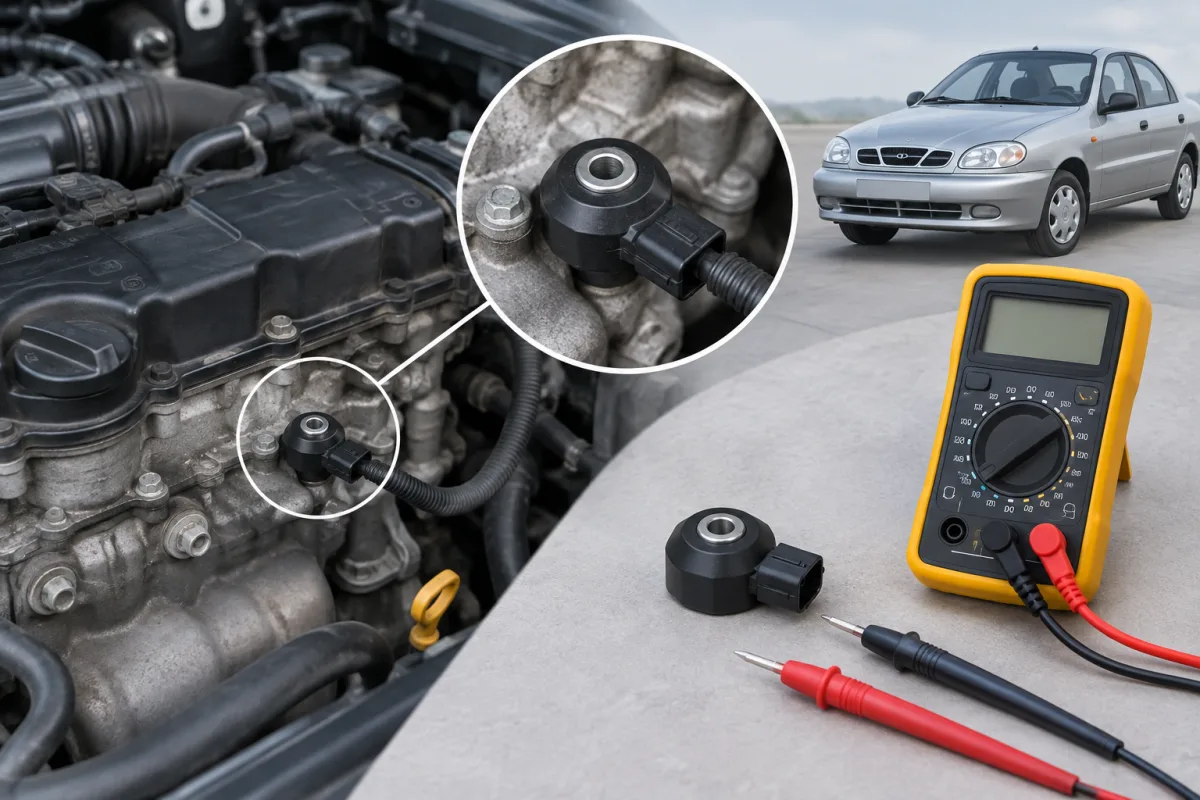

На Daewoo или Chevrolet Lanos 1.5 датчик детонации установлен на задней стенке блока цилиндров, в районе третьего цилиндра. Он находится под впускным коллектором, поэтому сверху деталь почти не видна. К датчику подходит двухконтактный разъем.
Где стоит датчик детонации Lanos 1.5
Чтобы найти датчик, нужно ориентироваться на заднюю часть двигателя со стороны салона. Деталь закреплена непосредственно на блоке цилиндров под впускным коллектором. Доступ к ней может быть ограничен, поэтому для осмотра иногда требуется обеспечить подход к нижней или задней части двигателя.
Датчик преобразует вибрации блока цилиндров в электрический сигнал переменного напряжения. ЭБУ использует этот сигнал для корректировки угла опережения зажигания.
Как проверить датчик детонации Lanos мультиметром
Перед диагностикой выключите зажигание и отсоедините двухконтактный разъем датчика. Точные контактные номера зависят от установленного блока управления и конкретной электросхемы автомобиля.
Проверка сопротивления датчика
- Переведите мультиметр в режим измерения сопротивления.
- Подключите щупы к двум контактам самого датчика, а не к контактам разъема проводки.
- Сравните показание с техническими данными для конкретной схемы.
В сервисных материалах для одной из схем Lanos указан критерий сопротивления более 1 МОм. Это значение нельзя автоматически считать универсальным для всех датчиков и модификаций Lanos 1.5. Если измерение показывает обрыв, нулевое сопротивление или результат заметно отличается от данных именно для установленной системы, необходимо дополнительно проверить разъем, проводку и соответствие детали.
Проверка проводов до ЭБУ
Неисправность датчика может быть вызвана обрывом провода, плохим контактом в разъеме или замыканием сигнальной цепи на массу. При отключенных разъемах датчика и ЭБУ прозвоните каждую цепь от датчика до соответствующего контакта блока управления.
Для одной из электрических схем Lanos указаны такие соединения:
- контакт 1 датчика — контакт 19 ЭБУ;
- контакт 2 датчика — контакт 20 ЭБУ.
Сопротивление исправного провода должно быть близким к нулю. Затем проверьте сигнальный провод относительно массы: сопротивление должно быть очень высоким, без признаков короткого замыкания. Перед такой проверкой обязательно сверяйте распиновку с электросхемой конкретного автомобиля, поскольку нумерация контактов может различаться.
Проверка сигнала при работающем двигателе
Для проверки работы пьезоэлектрического элемента мультиметр переводят в режим измерения переменного напряжения и подключают к контактам датчика. При работающем двигателе прибор должен регистрировать переменный сигнал.
Универсальное нормативное значение напряжения для всех вариантов Lanos 1.5 не подтверждено, поэтому ориентироваться только на конкретную цифру нельзя. Отсутствие сигнала может указывать на неисправность датчика, обрыв проводки, плохой контакт разъема или неправильное подключение измерительных щупов.
Что проверить перед заменой
- Надежность крепления датчика к блоку цилиндров.
- Состояние двухконтактного разъема: загрязнение, окисление и повреждение фиксатора.
- Целостность обоих проводов от датчика до ЭБУ.
- Отсутствие короткого замыкания сигнальной цепи на массу.
- Соответствие распиновки фактически установленному контроллеру.
При диагностике Lanos 1.5 важно сначала установить тип ЭБУ и использовать схему именно этого автомобиля. Только после проверки сопротивления датчика, проводки и сигнала можно обоснованно решать вопрос о замене детали.
