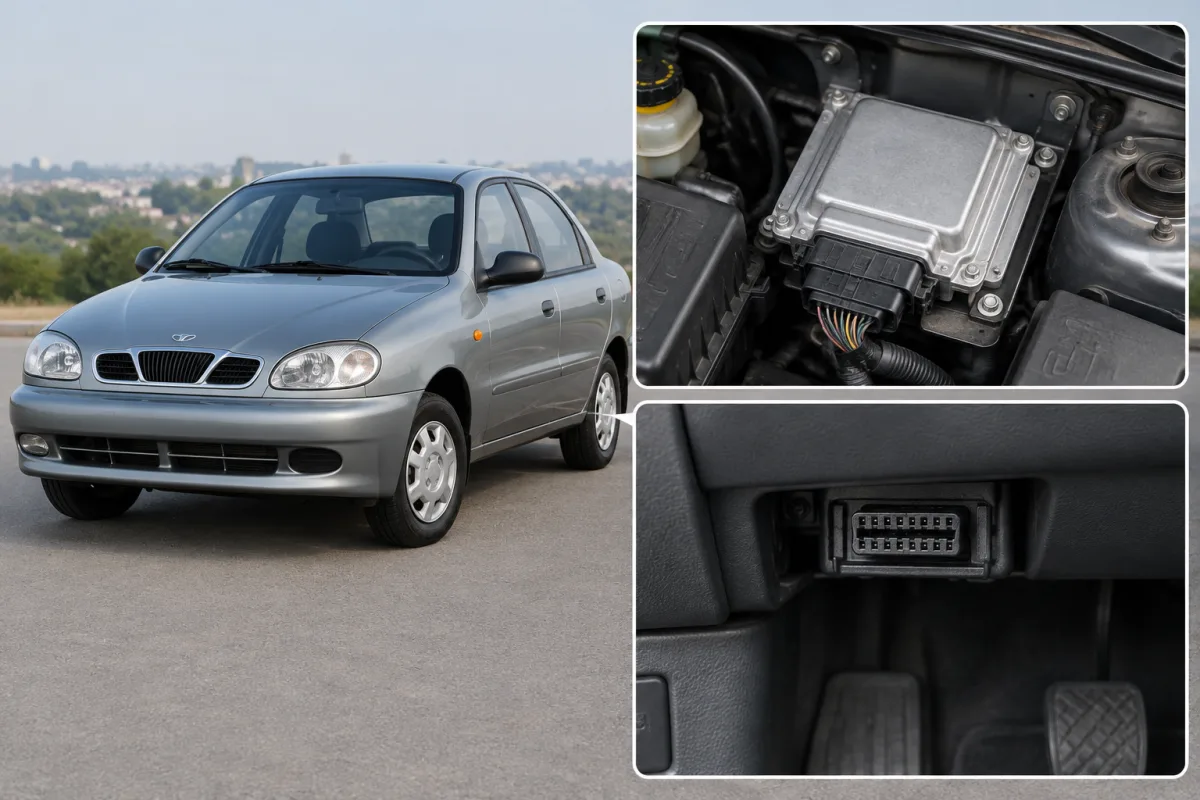

Где находится ЭБУ Lanos 1.6 и диагностический разъем
Расположение ЭБУ на Daewoo или Chevrolet Lanos 1.6 зависит от года выпуска, рынка поставки и типа установленного контроллера. На распространенных версиях с двигателем 1.6 DOHC блок управления находится в салоне, в районе центральной консоли или боковой панели со стороны ног водителя.
Где находится ЭБУ Lanos 1.6
На Daewoo Lanos 1.6 DOHC электронный блок управления обычно установлен внутри салона. Искать его следует в следующих местах:
- в районе центральной консоли;
- за боковой панелью возле ног водителя;
- под нижней частью панели приборов со стороны водителя.
На автомобилях с контроллером ITMS-6F используются два разъема ЭБУ. У некоторых версий Lanos блок управления двигателем MR-140 расположен на моторном щите, поэтому перед разборкой салона стоит проверить маркировку контроллера и комплектацию автомобиля.
Единого места для всех Lanos 1.6 нет: расположение может отличаться в зависимости от года выпуска, кузова, рынка и установленной системы управления двигателем.
Где диагностический разъем Lanos
Диагностический разъем Lanos обычно находится в салоне, под панелью приборов в нише для ног водителя с правой стороны. Часто колодка расположена рядом с центральной консолью или за пепельницей.
Чтобы найти разъем, откройте водительскую дверь и осмотрите пространство под нижней частью панели приборов ближе к центральной консоли. На части автомобилей колодка может быть закрыта декоративной панелью.
Какие разъемы встречаются на Lanos
12-контактный GM12
На некоторых версиях Lanos установлен 12-контактный диагностический разъем GM12. Он находится в зоне под панелью приборов со стороны водителя, рядом с центральной консолью или за пепельницей. В этой колодке диагностическая линия обычно связана с контактом M.
16-контактный OBD-II
На более поздних версиях Lanos применяется стандартный 16-контактный разъем OBD-II. Обычно он размещен под нижней частью панели приборов со стороны водителя. Для OBD-II диагностическая линия K-Line подключена к контакту 7.
Как отличить разъем и не ошибиться с местом поиска
- Осмотрите нишу для ног водителя под панелью приборов.
- Проверьте участок рядом с центральной консолью и пространство за пепельницей.
- Определите форму колодки: GM12 имеет 12 контактов, OBD-II — 16 контактов.
- Сверьте маркировку контроллера и количество его разъемов.
Если в салоне диагностической колодки нет, проверьте моторный щит и прилегающие панели: на отдельных версиях Lanos отличается не только форма диагностического разъема, но и место установки ЭБУ.
