Как проверить модуль зажигания Lanos 1.6: пошаговая диагностика
На Lanos 1.6 встречаются разные варианты двигателя, поэтому перед диагностикой желательно уточнить код мотора и тип установленной катушки. Для Lanos 1.6 DOHC D-TEC MFI применяется электронная система зажигания с парной искрой: один модуль одновременно подаёт высокое напряжение на две свечи.
Как работает катушка зажигания Lanos
Модуль зажигания преобразует напряжение бортовой сети в высокое напряжение для образования искры между электродами свечей. В системе с парной искрой одновременно срабатывают две свечи, установленные в цилиндрах одной пары. На одну свечу искра приходится в конце такта сжатия, а на другую — во время такта выпуска.
Момент формирования искры определяет блок управления двигателем. Он использует сигнал датчика положения коленчатого вала, после чего подаёт управляющий импульс на модуль зажигания. Поэтому перебои могут быть связаны не только с самой катушкой, но и с питанием, массой, разъёмом, проводкой или сигналом датчика коленчатого вала.
С чего начать проверку модуля зажигания
- Проверьте, запускается ли двигатель и на каких цилиндрах появляются пропуски.
- Осмотрите корпус катушки: трещины, следы пробоя, оплавление и следы влаги указывают на возможную неисправность.
- Проверьте высоковольтные провода и наконечники свечей. Окисление, повреждение изоляции и слабый контакт могут имитировать неисправность модуля.
- Осмотрите разъём катушки и проводку. В колодке не должно быть влаги, окисления, погнутых или утопленных контактов.
Проверка искры
Проверка искры — первый практический этап диагностики. Используйте исправную контрольную свечу или специальный искровой разрядник. Свечу подключают к высоковольтному проводу, её металлическую часть надёжно прижимают к массе двигателя, после чего кратковременно прокручивают стартер.
Искра должна быть заметной и стабильной. Проверку проводят по всем цилиндрам. Не держитесь за провод или свечу во время прокрутки двигателя: система создаёт высокое напряжение.
Отсутствие искры на всех цилиндрах заставляет проверять питание, массу, управляющие импульсы и датчик положения коленчатого вала. Если искра отсутствует только на паре цилиндров, вероятнее неисправны соответствующая часть модуля, высоковольтные провода или контакты.
Проверка питания и массы
Перед измерениями установите мультиметр в режим измерения постоянного напряжения. На разъёме катушки нужно проверить наличие питания при включённом зажигании, а также качество соединения с массой. Точные контакты разъёма зависят от конкретной версии двигателя и проводки, поэтому их следует определять по схеме именно вашего автомобиля.
Плохая масса или падение напряжения на повреждённой проводке способны вызвать слабую либо исчезающую искру даже при исправном модуле. Проверяйте не только напряжение без нагрузки, но и состояние контактов во время прокрутки стартером.

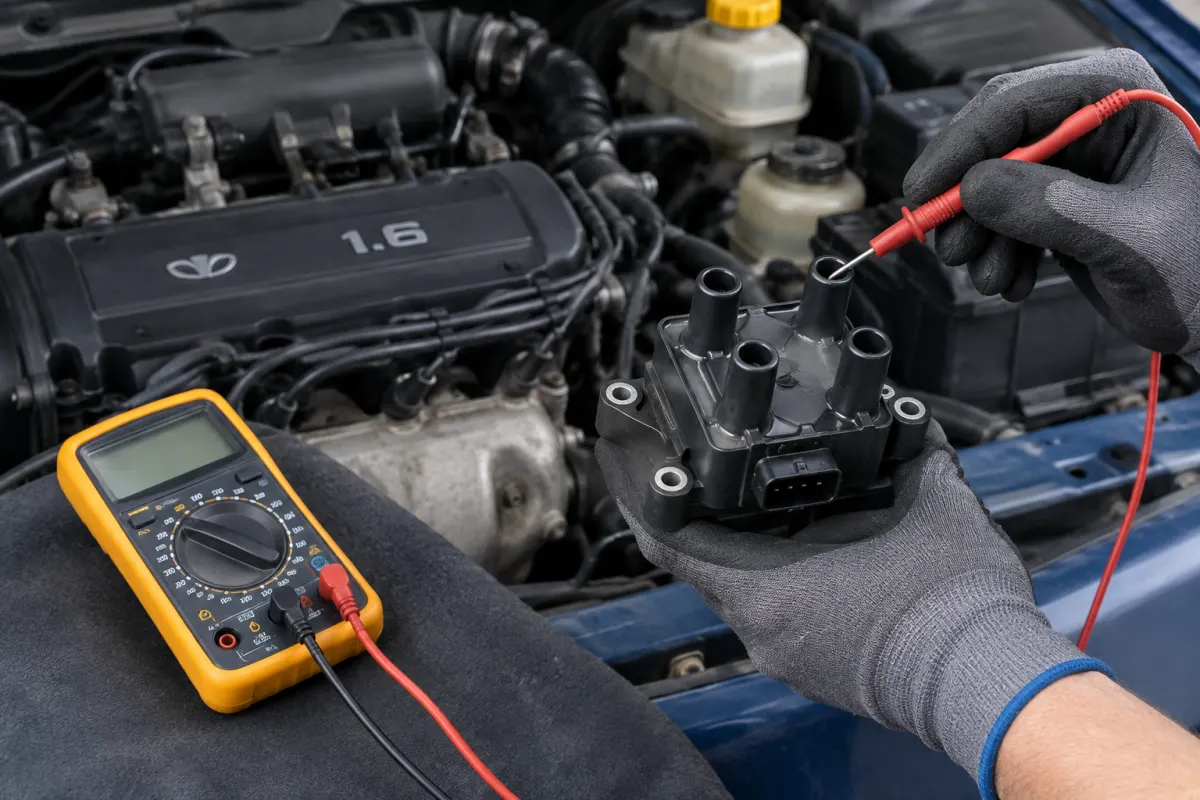

Как проверить модуль зажигания мультиметром
Для измерения сопротивления модуль отключают от разъёма и высоковольтных проводов. Измерение выполняют между соответствующими ами обмоток согласно схеме конкретной катушки.
Для катушки Chevrolet Lanos T150 в справочных данных указано сопротивление вторичной обмотки 5,0–6,0 кОм. Это значение нельзя автоматически переносить на все варианты Lanos 1.6: для двигателей D-TEC и F16D3 характеристики могут отличаться, а точные заводские значения для каждой версии подтверждены не во всех справочниках.
Мультиметр может обнаружить обрыв или явное короткое замыкание обмотки, но нормальное сопротивление не гарантирует исправность модуля под нагрузкой. Межвитковое замыкание и пробой иногда проявляются только при запуске двигателя или после прогрева.
Проверка управляющих импульсов
Если питание и масса присутствуют, а искры нет, проверяют управляющие сигналы. Для этого предпочтителен осциллограф: импульсы блока управления кратковременны и могут быть не видны обычным вольтметром.
При отсутствии управляющего сигнала необходимо проверить цепь от блока управления до катушки, сам блок управления и сигнал датчика положения коленчатого вала. Без этого нельзя достоверно определить, что причиной неисправности является именно модуль.
Что учитывать для разных катушек Lanos 1.6
- Daewoo Lanos 1.6 DOHC D-TEC MFI. Используется система с парной искрой, а запуск катушки происходит по сигналу датчика положения коленчатого вала.
- Daewoo Lanos 1.6 F16D3. В каталоге NGK для этой версии указана катушка U2062. Совместимость детали следует сверять по коду двигателя и установленному разъёму.
- Chevrolet Lanos T150. Для одной из справочных версий катушки приведено значение сопротивления вторичной обмотки 5,0–6,0 кОм, но перед диагностикой нужно убедиться, что деталь относится именно к этой модификации.
Когда модуль действительно считают неисправным
Модуль зажигания обоснованно подозревают после проверки нескольких условий: на катушку поступает питание, масса исправна, разъём и проводка не повреждены, управляющие импульсы присутствуют, а искра отсутствует либо пропадает на соответствующей паре цилиндров.
Одного измерения сопротивления недостаточно. Окончательная проверка должна учитывать искру под нагрузкой, состояние высоковольтных проводов, свечей, датчика положения коленчатого вала и качество электрических соединений.
