Как работает клапан продувки адсорбера Lanos: принцип и проверка

Как работает клапан продувки адсорбера Lanos: принцип и проверка

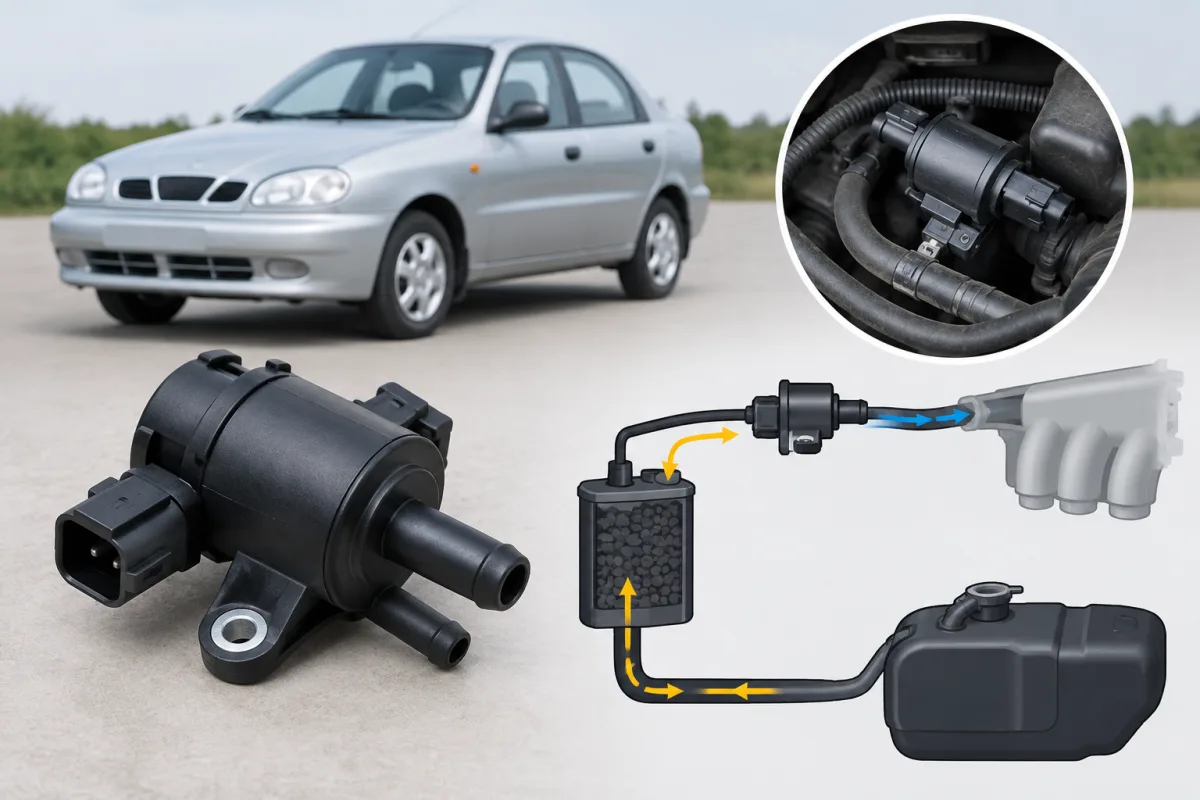

Клапан продувки адсорбера Lanos входит в систему улавливания паров топлива EVAP. Его задача — дозированно направлять пары бензина из угольного адсорбера во впускную систему двигателя, чтобы они сгорали в цилиндрах, а не выходили в атмосферу.

Принцип работы системы EVAP на Lanos

Пары топлива образуются в баке и по шлангам поступают в адсорбер. Внутри корпуса находится активированный уголь, который удерживает пары бензина. Когда двигатель работает в подходящем режиме, электронный блок управления подает команду на электромагнитный клапан продувки.

Открытый клапан соединяет адсорбер с впускным коллектором. Разрежение во впуске втягивает пары топлива внутрь двигателя, где они смешиваются с воздухом и сгорают вместе с топливом из форсунок.

Клапан не должен быть постоянно открытым. Электронный блок управления регулирует продувку, а в обесточенном состоянии исправная деталь остается закрытой.

Где находится клапан продувки адсорбера

Клапан установлен в магистрали между угольным адсорбером и впускной системой двигателя. К нему подходят электрический разъем и топливные паровые шланги. Точное расположение зависит от двигателя, года выпуска и конкретной версии автомобиля Daewoo или Chevrolet Lanos.

Признаки неисправности клапана

  • клапан пропускает воздух без подачи питания;
  • деталь не открывается при подаче напряжения;
  • холостой ход становится нестабильным;
  • нарушается состав топливовоздушной смеси;
  • на корпусе или шлангах заметны повреждения;
  • в разъеме появляются окисление, загрязнение или плохой контакт;
  • неисправна управляющая цепь от электронного блока управления.

Нестабильная работа двигателя не всегда означает поломку самого клапана. Причиной также могут быть трещины в шлангах, негерметичные соединения, неисправность проводки или проблемы в системе управления.

Как проверить клапан продувки адсорбера Lanos

1. Осмотр на автомобиле

Сначала осмотрите корпус клапана, шланги и электрический разъем. Шланги не должны иметь трещин, разрывов и слетевших соединений. Контакты разъема должны быть чистыми и надежно зафиксированными.

2. Проверка без питания

Для первичной проверки клапан снимают с автомобиля и продувают через соответствующий штуцер. Обесточенная исправная деталь должна быть закрыта и не пропускать воздух. Если воздух проходит без подачи напряжения, клапан негерметичен или завис в открытом положении.

3. Проверка подачей напряжения

После снятия клапана на его контакты кратковременно подают напряжение, соответствующее бортовой сети автомобиля, соблюдая полярность и правила безопасности. Исправный электромагнитный механизм должен открыться; обычно это сопровождается характерным щелчком. После снятия питания клапан должен вернуться в закрытое состояние.

Не следует удерживать деталь под напряжением дольше, чем требуется для проверки, и замыкать контакты напрямую между собой.

4. Проверка сопротивления обмотки

Сопротивление измеряют мультиметром между контактами клапана при отключенном разъеме. Измерение помогает обнаружить обрыв или короткое замыкание обмотки.

Единого значения сопротивления для всех клапанов, устанавливаемых на Daewoo и Chevrolet Lanos, нет. Норму нужно сверять с руководством для конкретного двигателя и установленного типа детали. Поэтому показание мультиметра нельзя оценивать по универсальной цифре для всех версий Lanos, Sens, двигателей 1.5 и 1.6.

Как отличить неисправность клапана от проблемы проводки

  1. Проверьте, закрыт ли клапан без питания.
  2. Убедитесь, что он открывается при кратковременной подаче подходящего напряжения.
  3. Измерьте сопротивление обмотки и сравните результат с нормой для конкретной модификации.
  4. Осмотрите разъем и провода на наличие окисления, обрывов и повреждений.
  5. Проверьте состояние шлангов и герметичность соединений.
  6. Если механическая часть исправна, диагностируйте управляющую цепь автомобиля.

Если клапан не открывается от питания, постоянно пропускает воздух или имеет явные повреждения, его обычно заменяют. При исправной детали, но отсутствии управляющего сигнала, искать причину нужно в проводке или системе управления двигателем.

Что важно учитывать при диагностике

Алгоритм включения продувки зависит от настроек конкретной системы управления. Без данных о двигателе, годе выпуска и установленном блоке управления нельзя достоверно назвать условия включения клапана по температуре, оборотам и нагрузке.

Проверка клапана должна выполняться аккуратно: пары бензина огнеопасны, поэтому работы проводят вдали от открытого огня и источников искр. Перед снятием детали двигатель выключают, а соединения топливной паровой системы не повреждают.
