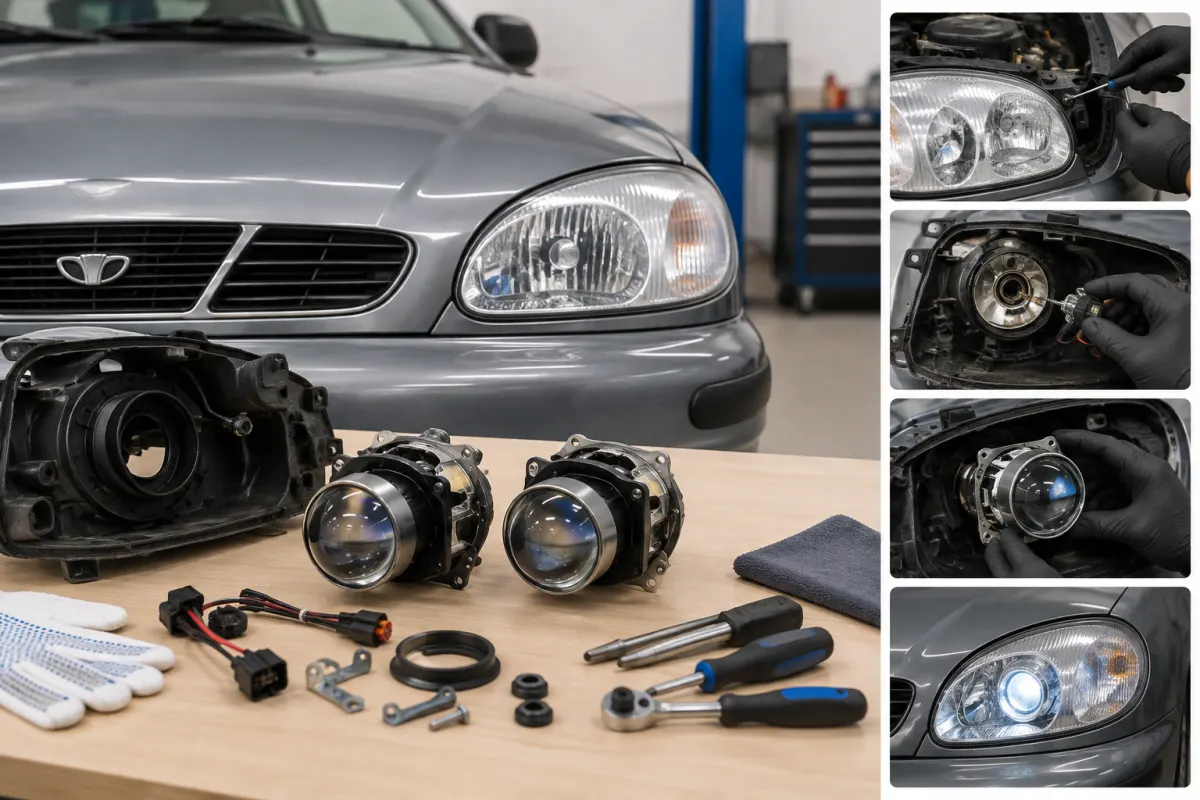

Как установить линзы в Lanos: пошаговая инструкция

Установка линз в штатные фары Daewoo Lanos, Chevrolet Lanos или ЗАЗ Sens позволяет заменить обычную рефлекторную оптику на более направленный световой пучок. Работа требует аккуратной разборки фары, точной установки модуля, проверки ближнего и дальнего света, повторной герметизации и регулировки на автомобиле.

Какие линзы подходят для Lanos

Штатные фары Lanos имеют рефлекторную конструкцию и цоколь H4. Для самостоятельной установки проще использовать Mini H4 линзы для Lanos/Sens, которые крепятся через штатное отверстие лампы с помощью резьбовой втулки, гайки и уплотнительных элементов.

Перед покупкой нужно сравнить посадочные размеры конкретного модуля с вашей фарой: диаметр отверстия, длину резьбовой части и свободное место внутри корпуса. Если размеры не совпадают, потребуется рассверливание или подрезка отражателя, а иногда — изготовление дополнительных креплений.

Bi-LED или bi-ксеноновые модули

Bi-LED линзы формируют ближний и дальний свет одним модулем. Обычно отдельный блок розжига им не требуется, а подключение выполняется через переходник или адаптер под H4.
Bi-ксеноновые линзы G5 требуют ксеноновых ламп и блоков розжига. При монтаже важно оставить достаточно места для проводов, разъемов и задней крышки фары.

Что понадобится для работы

подходящий линзованный модуль под посадочное место H4;
инструменты для снятия блок-фары и крепежа;
оборудование для нагрева герметика;
чистые перчатки и безворсовая ткань;
автомобильный бутиловый или совместимый герметик;
переходник или адаптер для подключения, если он предусмотрен конструкцией модуля.

Перед началом работ рекомендуется отключить минусовую клемму аккумулятора.

Как поставить линзы в фары Lanos

1. Снимите блок-фары

Фары Lanos снимаются с автомобиля как отдельные блок-фары. Отсоедините разъемы, освободите крепления и аккуратно извлеките корпус. Разборку удобнее выполнять на чистой поверхности, чтобы не поцарапать стекло и корпус.

2. Разделите стекло и корпус

Заводской герметик по контуру необходимо размягчить нагревом. После этого стекло отделяют постепенно, без чрезмерного усилия. Резкие рывки могут повредить корпус, крепления или посадочную кромку.

Точный способ нагрева зависит от типа герметика, производителя фары и ее состояния. Не перегревайте пластик и не допускайте деформации корпуса.

3. Демонтируйте штатный отражатель

После открытия фары получите доступ к отражателю и штатному посадочному месту H4. Снимите элементы, которые мешают установке модуля, и очистите рабочую зону от загрязнений.

4. Установите линзу

Модуль типа Mini H4 устанавливается через штатное отверстие. Линзу пропускают через посадочное место, затем фиксируют резьбовой втулкой, гайкой и уплотнительными элементами. Крепление должно быть надежным, но чрезмерно затягивать гайку нельзя: это может повредить отражатель или корпус.

Если посадочные размеры не совпадают, отражатель дорабатывают рассверливанием или подрезкой. Такой вариант требует особой точности, поскольку лишнее увеличение отверстия может ослабить конструкцию и усложнить фиксацию.

5. Выставьте модуль горизонтально

Линзу нужно установить строго ровно. Светотеневая граница должна быть горизонтальной, без заметного наклона влево или вправо. Перекошенный модуль формирует неправильный световой пучок и может ослеплять встречных водителей.

До окончательной затяжки крепления проверьте положение линзы относительно корпуса и отражателя.

6. Подключите ближний и дальний свет

Подключение зависит от типа выбранного модуля. Для bi-LED линз обычно применяется штатный разъем через переходник или адаптер под H4. У bi-ксеноновых линз дополнительно устанавливаются ксеноновые лампы и блоки розжига.

Провода и разъемы не должны давить на лампу, отражатель или заднюю крышку. Убедитесь, что после установки проводка не будет перегибаться и не помешает закрытию корпуса.

7. Проверьте работу до герметизации

До окончательной сборки проверьте:

работу ближнего света;
переключение на дальний свет;
возврат шторки или смену режима в bi-LED модуле;
горизонтальность светотеневой границы;
отсутствие контакта линзы и проводки с корпусом;
возможность установить заднюю крышку без давления на элементы.

8. Загерметизируйте фару

После проверки очистите сопрягаемые поверхности и заново соедините стекло с корпусом автомобильным бутиловым или совместимым герметиком. Шов должен быть непрерывным по всему контуру. Ненадежная герметизация приводит к попаданию воды и появлению конденсата внутри фары.

Регулировка фар после установки линз

После монтажа фары устанавливают на автомобиль и регулируют на ровной площадке. Проверяют высоту и направление светового пучка, а также ровность светотеневой границы. Регулировка необходима даже при идеально выставленной линзе во время сборки: положение корпуса может немного измениться после установки на автомобиль.

Перед эксплуатацией также следует проверить применимые в вашем регионе требования к световым приборам и установленному светодиодному или ксеноновому оборудованию.

Что важно проверить перед покупкой комплекта

совпадает ли посадочный диаметр модуля с отверстием H4;
хватает ли длины резьбовой части для фиксации;
помещается ли линза внутри конкретного корпуса фары;
закрывается ли задняя крышка после установки;
входит ли в комплект переходник, крепеж и элементы уплотнения;
нужны ли для выбранного модуля блоки розжига или дополнительные реле.

Главное условие качественной переделки — ровно выставленная линза, надежное крепление, свободная прокладка проводов, герметичный корпус и последующая регулировка фар на автомобиле.
