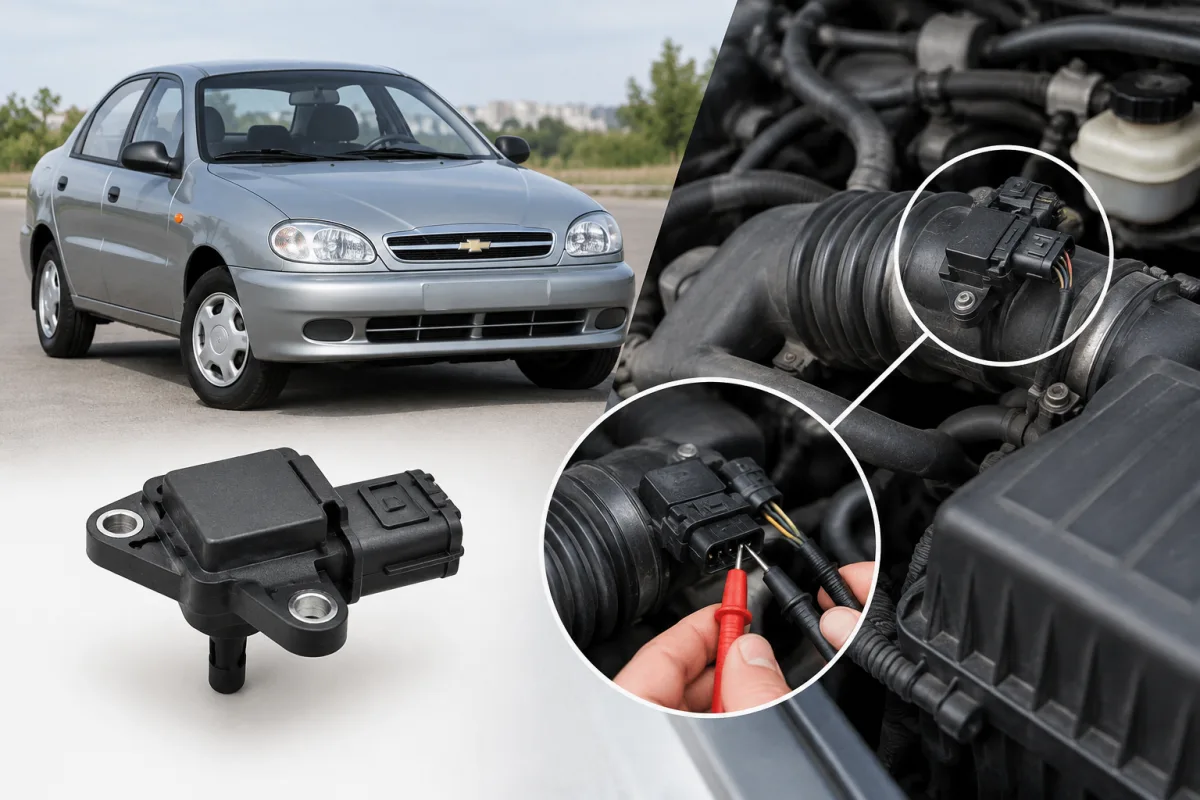

Где находится ДАД на Chevrolet Lanos и как его проверить
Датчик абсолютного давления, или ДАД (MAP-сенсор), на Chevrolet Lanos T150 установлен в моторном отсеке на щите передка. Он закреплен на отдельном кронштейне, поэтому искать его нужно не непосредственно на впускном коллекторе, а на перегородке между двигателем и салоном.
Где находится датчик абсолютного давления на Chevrolet Lanos
Ориентиром служит небольшой датчик на щите передка с электрической колодкой и тонким вакуумным шлангом. Шланг соединяет ДАД с патрубком впускного коллектора и передает датчику разрежение во впускной системе.
- датчик находится в моторном отсеке;
- место установки — щит передка;
- крепление выполнено через отдельный кронштейн;
- к корпусу подключается трехконтактная колодка;
- от датчика к впускному тракту подходит вакуумный шланг.
При осмотре важно проверить не только сам ДАД, но и состояние шланга: трещины, неплотная посадка или подсос воздуха могут вызывать симптомы неисправного датчика.
Как проверить ДАД на Lanos мультиметром
Проверку выполняют по питанию, массе и выходному сигналу. Для измерений понадобится мультиметр, а для точной проверки реакции датчика на разрежение — ручной вакуумный насос.
Проверка опорного напряжения
- Выключите зажигание и осмотрите колодку датчика.
- Подключите измерительные щупы к контактам колодки.
- Включите зажигание, не запуская двигатель.
- Проверьте напряжение между контактами A–C и B–C.
В обоих измерениях напряжение должно находиться примерно в диапазоне 4,5–5,5 В. Если питание отсутствует или сильно отклоняется от нормы, сначала проверяют проводку, контакты колодки и цепи питания, а не заменяют датчик без диагностики.
Проверка изменения сигнала при разрежении
При атмосферном давлении выходной сигнал MAP-сенсора находится в диапазоне, соответствующем опорному напряжению 4,5–5,5 В. При создании разрежения около 68 кПа сигнал должен снизиться примерно до 0,5–1,0 В.
Если питание и масса исправны, но напряжение сигнала не изменяется при создании разрежения, возможна неисправность самого ДАД или вакуумной линии. Проверка с помощью вакуумного насоса дает более точный результат, чем создание разрежения ртом.
Какое давление во впускном коллекторе Lanos считается нормальным
Для MAP-системы Chevrolet Lanos ориентировочное давление во впускном коллекторе на прогретом холостом ходу составляет около 29–48 кПа. Сигнал датчика при этом обычно находится примерно в диапазоне 1–2 В.
Это не универсальное фиксированное значение для каждого автомобиля. Показания зависят от двигателя, температуры, высоты над уровнем моря, состояния цилиндро-поршневой группы и герметичности вакуумных шлангов. Поэтому оценивать давление нужно вместе с устойчивостью холостого хода, показаниями сканера и состоянием впускной системы.
Что проверить при неправильных показаниях
- целостность тонкого вакуумного шланга от ДАД к впускному коллектору;
- плотность соединений и отсутствие подсоса воздуха;
- контакты трехконтактной колодки;
- наличие опорного напряжения 4,5–5,5 В;
- изменение выходного сигнала при создании разрежения;
- показания давления во впуске на прогретом двигателе.
Если давление выходит за ориентировочный диапазон 29–48 кПа, причиной может быть не только ДАД. На результат влияют утечки вакуума, состояние двигателя и другие неисправности впускной системы, поэтому датчик проверяют вместе с его шлангом, проводкой и разъемом.
