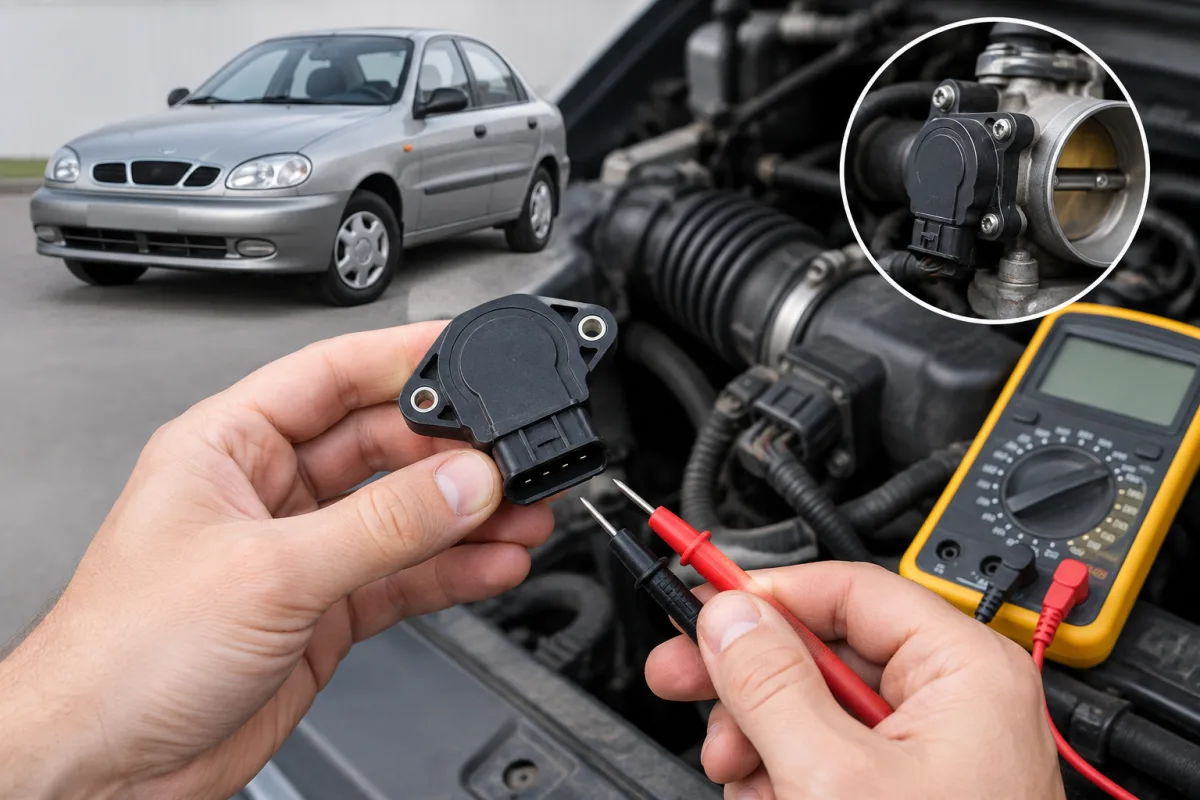

ДПДЗ Lanos 1.5: как проверить и поменять датчик дроссельной заслонки

Датчик положения дроссельной заслонки, или ДПДЗ, установлен на оси дроссельной заслонки Lanos 1.5. Внутри находится переменный резистор: при открытии заслонки меняется сопротивление и сигнал, который получает электронный блок управления двигателем.

Перед проверкой важно учитывать конкретную версию системы управления автомобилем. У разных Lanos 1.5 могут отличаться распиновка разъема, направление изменения сигнала и метод измерения. Обозначения контактов следует сопоставить со схемой именно своего автомобиля.

Как проверить ДПДЗ Lanos 1.5 мультиметром

Проверка сопротивления датчика

1. Выключите зажигание.
2. Отсоедините колодку проводов от датчика.
3. Переведите мультиметр в режим измерения сопротивления.
4. Подключите щупы к ам B и C, если такая маркировка используется на вашем разъеме.
5. Измерьте сопротивление при полностью закрытой дроссельной заслонке.
6. Медленно открывайте заслонку и следите за изменением показаний.

При закрытой заслонке сопротивление между ами B и C должно быть примерно 1–3 кОм. При полностью открытой заслонке нормальным считается значение около 5,5–7,5 кОм.

Показания должны изменяться плавно. Скачки, внезапное падение сопротивления, обрыв цепи или неизменное значение указывают на возможную неисправность датчика либо плохой контакт в разъеме.

Проверка опорного напряжения

1. Подключите колодку к ДПДЗ.
2. Включите зажигание, не запуская двигатель.
3. Переведите мультиметр в режим измерения постоянного напряжения.
4. Проверьте наличие опорного напряжения в цепи питания датчика.

На цепи питания должно присутствовать около 5 В; в одном из вариантов схемы указан диапазон 5,0±0,2 В. Точную пару контактов необходимо определить по распиновке конкретного автомобиля. Если опорного напряжения нет, замена ДПДЗ не устранит проблему: причиной могут быть проводка, разъем или цепь управления.

Какие значения сигнала считать нормальными

Для разных вариантов Lanos встречаются отличающиеся данные. В распространенной схеме сигнал изменяется примерно от 0,4–0,8 В при закрытой заслонке до значения около 5 В при открытии. В некоторых руководствах для Chevrolet Lanos указана обратная картина: около 3,9–4,9 В при закрытой заслонке и 0,1–0,9 В при открытой.

Поэтому нельзя без проверки схемы переносить распиновку и контрольные напряжения от одной модификации на другую. Надежнее ориентироваться одновременно на плавность изменения сигнала, маркировку контактов и электрическую схему конкретного Lanos 1.5.

Как поменять датчик дроссельной заслонки Lanos

Что понадобится

• подходящий новый ДПДЗ;
• отвертка или инструмент для двух крепежных винтов;
• мультиметр для предварительной и последующей проверки.

Порядок снятия

1. Выключите зажигание.
2. Отсоедините колодку проводов от ДПДЗ.
3. Выкрутите два крепежных винта.
4. Аккуратно снимите датчик с оси дроссельной заслонки.

Установка нового датчика

1. Убедитесь, что дроссельная заслонка полностью закрыта.
2. Совместите выступ оси заслонки с пазом нового датчика.
3. Установите датчик на место.
4. Закрепите его двумя винтами.
5. Подключите колодку проводов.

После установки проверьте, что датчик установлен без перекоса, а разъем надежно зафиксирован. Повторная проверка мультиметром должна подтвердить плавное изменение сопротивления или сигнала при медленном открытии дроссельной заслонки.

Что проверить перед заменой

• наличие опорного напряжения около 5 В;
• состояние контактов колодки;
• целостность проводов между датчиком и системой управления;
• плавность изменения показаний мультиметра;
• соответствие распиновки конкретной модификации Lanos 1.5.

Точные каталожные номера совместимых датчиков, необходимость адаптации после замены и порядок сброса кодов ошибок зависят от типа ЭБУ и года выпуска автомобиля. Эти операции нельзя считать одинаковыми для всех Lanos 1.5 без уточнения конкретной версии системы управления.
