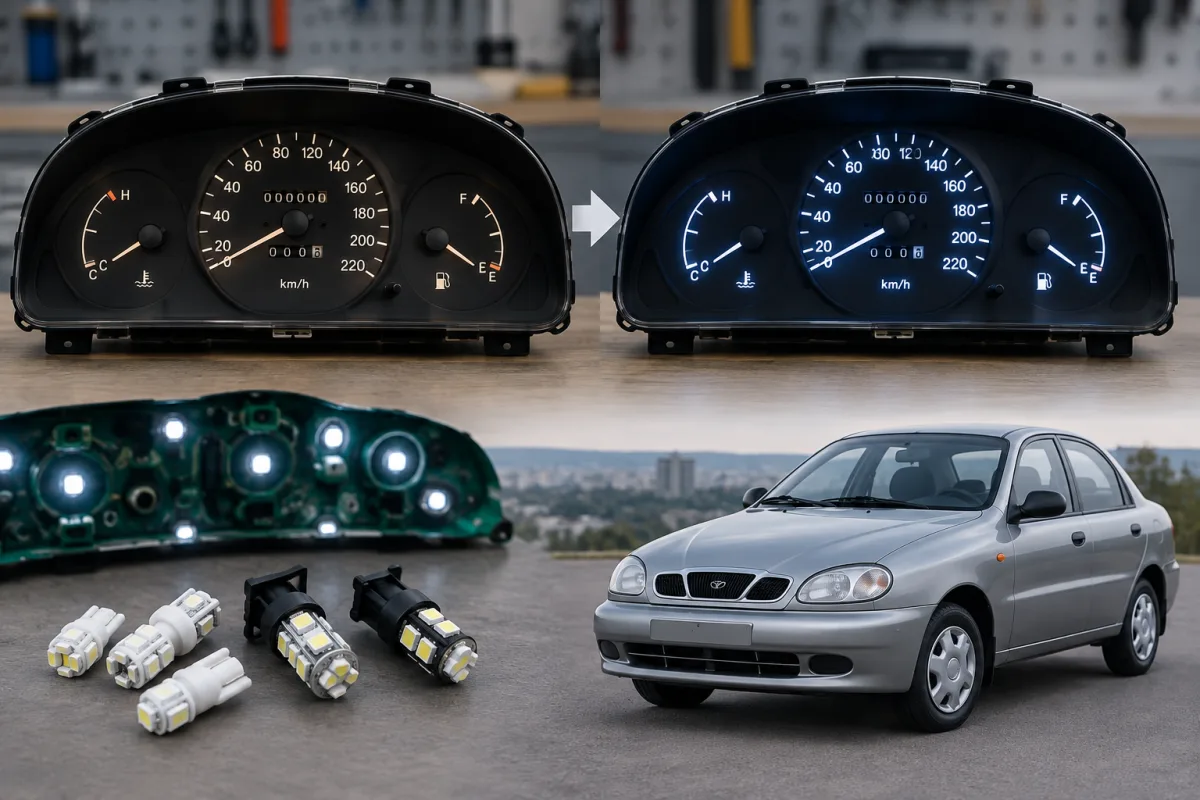

Как пересветить приборку Lanos и какая приборка подходит на Lanos

Пересвет приборной панели Lanos обычно выполняют заменой штатных ламп на светодиоды или установкой светодиодов непосредственно на плату комбинации приборов. Перед работой важно учитывать не только цвет и яркость подсветки, но и тип ламп, их полярность, равномерность освещения и совместимость самой приборки с автомобилем.

Какие лампы установлены в приборке Lanos

В штатной комбинации приборов Daewoo Lanos применяются бесцокольные лампы, установленные в поворотных патронах на печатной плате:

четыре лампы подсветки приборов — 12 В, 3 Вт;
две контрольные лампы — 14 В, 3 Вт;
двенадцать контрольных и сигнальных ламп — 12 В, 1,2 Вт.

Лампы подсветки отвечают за освещение шкал спидометра, тахометра и других элементов панели. Контрольные источники света используются для указателей поворота, дальнего света, противотуманных фонарей, ремня безопасности и других цепей автомобиля.

Как снять приборную панель Lanos

Установите автомобиль на ровной площадке и выключите зажигание.
Отсоедините провод от минусовой клеммы аккумулятора.
Снимите элементы облицовки, которые закрывают комбинацию приборов.
Открутите крепления панели и аккуратно выведите ее из посадочного места.
Отсоедините разъемы, не вытягивая их за провода.

Конкретный порядок снятия облицовки зависит от исполнения панели и автомобиля, поэтому перед разборкой стоит запомнить расположение креплений и разъемов.

Как пересветить приборку Lanos заменой ламп

Самый простой вариант — заменить штатные лампы подсветки на светодиодные источники подходящего типа. Патрон с лампой извлекают поворотом против часовой стрелки, после чего устанавливают новый источник света и возвращают патрон на место.

Снимите комбинацию приборов и получите доступ к печатной плате.
Найдите четыре патрона ламп подсветки шкал.
Поверните каждый патрон против часовой стрелки и извлеките его.
Установите светодиодные лампы подходящего напряжения.
Проверьте работу подсветки до окончательной сборки панели.

У светодиодов есть полярность. Если после установки источник не светится, патрон нужно вынуть, развернуть светодиод или переставить его контакты, а затем повторить проверку.

Как сделать равномерный свет шкал

Светодиод с узким углом свечения может оставить на шкале яркое пятно и затемненные участки. Для более равномерного пересвета применяют рассеянные светодиоды, дорабатывают световоды или устанавливают светодиоды непосредственно на плату.

При переделке платы важно учитывать конструкцию конкретной комбинации приборов. Точные места пайки, типоразмер светодиодов и номиналы токоограничивающих резисторов нельзя определить только по названию Lanos: они зависят от исполнения панели и установленной платы.

Какая приборка подходит на Lanos

Наиболее близкими по конструкции считаются комбинации приборов Chevrolet Lanos T150 и ZAZ Sens. Однако надпись Lanos или Sens сама по себе не подтверждает полную взаимозаменяемость. Перед покупкой нужно сравнить:

количество и форму разъемов;
распиновку контактов;
крепления корпуса;
тип двигателя автомобиля;
наличие тахометра;
сигналы датчиков и набор отображаемых параметров.

Приборка Chevrolet Lanos T150

Комбинация приборов Chevrolet Lanos T150 имеет отдельные цепи подсветки и контрольных индикаторов. На панели предусмотрены указатели левого и правого поворота, дальнего света, ремня безопасности и противотуманных фонарей. Перед заменой необходимо сопоставить разъемы и распиновку штатной панели с устанавливаемой.

Приборка ZAZ Sens

Конструкция ZAZ Sens родственна Lanos, поэтому такие панели часто рассматривают как замену. Наиболее внимательно нужно проверять версии с тахометром. Если на автомобиле изначально не было тахометра, для работы новой комбинации может потребоваться отдельное подключение питания, массы, подсветки и сигнала оборотов двигателя.

Что проверить перед установкой приборки с тахометром

Установка комбинации с тахометром не всегда сводится к простой замене разъема. Нужно убедиться, что автомобиль передает подходящий сигнал оборотов двигателя, а сама панель рассчитана на соответствующий тип двигателя и датчиков.

Перед монтажом сравните распиновку старой и новой панели, проверьте наличие контакта сигнала тахометра и убедитесь, что шкалы соответствуют автомобилю. При отсутствии точной схемы конкретной платы подключать провода методом проб не следует: это может привести к неисправности комбинации приборов или цепей автомобиля.

Проверка после пересвета и замены

После установки панели проверьте подсветку и все контрольные цепи:

подсветку шкал;
левый и правый указатели поворота;
индикатор дальнего света;
передние и задний противотуманные фонари;
индикатор ремня безопасности;
работу спидометра, тахометра и остальных приборов.

Если часть светодиодов не включается, сначала проверьте полярность. Если не работает отдельный указатель или прибор, необходимо повторно проверить разъемы, распиновку и соответствие панели конкретному Lanos или Sens.
