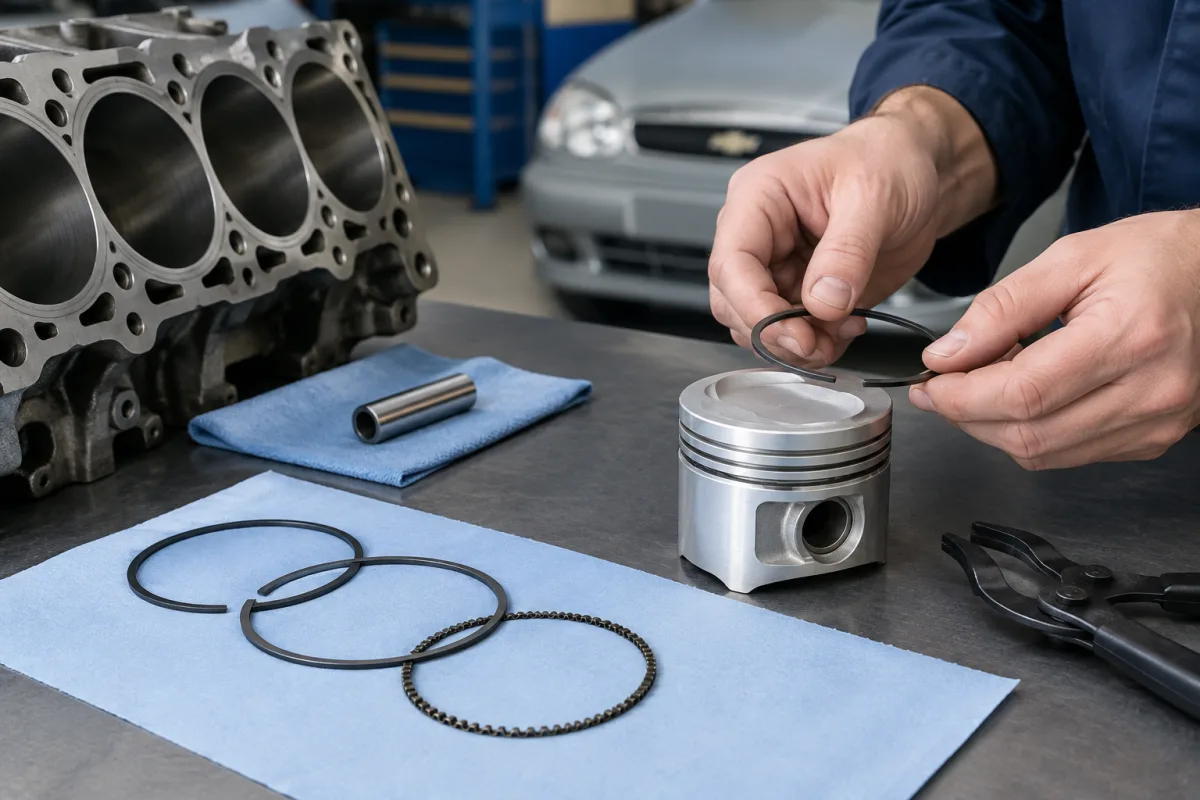

Как ставить поршневые кольца на Lanos: пошаговая инструкция

Перед тем как ставить поршневые кольца на Lanos, необходимо определить модификацию двигателя. На автомобиль устанавливались моторы 1.3 SOHC, 1.5 SOHC и 1.6 DOHC, поэтому размеры зазоров и отдельные особенности сборки нужно сверять с руководством именно для своего двигателя и комплектом колец.

Что проверить перед установкой

Новые кольца нельзя устанавливать без предварительной проверки. Очистите поршень и канавки от нагара, осмотрите цилиндры, поршни и сами кольца. Комплект должен соответствовать размеру цилиндров и конкретной модификации двигателя.

• Проверьте диаметр и состояние цилиндров.
• Осмотрите канавки поршня: кольца не должны заедать или иметь чрезмерный люфт.
• Проверьте зазор в замке каждого кольца в том цилиндре, где оно будет работать.
• Измерьте боковой зазор между кольцом и стенкой канавки поршня.

Для проверки зазора в замке кольцо устанавливают в цилиндр примерно на глубину 50 мм. Чтобы исключить перекос, его можно аккуратно протолкнуть внутрь поршнем. Зазор измеряют щупом в стыке кольца.

Зазор в замке колец

Для двигателей Lanos 1.3 и 1.5 SOHC в сервисных данных указан номинальный зазор в замке верхнего и второго компрессионного кольца 0,3 мм. Это значение нельзя автоматически переносить на 1.6 DOHC, другой ремонтный размер или кольца иного производителя. Окончательные данные нужно брать для конкретного двигателя и установленного комплекта.

Если зазор слишком мал, при нагреве концы кольца могут сомкнуться и повредить цилиндр. Слишком большой зазор приведет к ухудшению герметичности. Самостоятельно подгонять кольца следует только по процедуре, предусмотренной для конкретного мотора, поскольку ошибка при обработке детали может сделать комплект непригодным.

Порядок установки колец на поршень

1. Маслосъемное кольцо

Сначала устанавливают элементы маслосъемного кольца в нижнюю канавку поршня. Если конструкция включает расширитель и два тонких элемента, сначала размещают расширитель, затем устанавливают верхнюю и нижнюю рабочие части. Не допускайте совмещения стыков элементов в одной точке.

2. Второе компрессионное кольцо

Второе компрессионное кольцо устанавливают в среднюю канавку. Если на кольце есть выточка, ее направляют вниз. Маркировка, предусмотренная конструкцией кольца, должна быть обращена вверх.

3. Верхнее компрессионное кольцо

Верхнее компрессионное кольцо устанавливают в верхнюю канавку поршня. Его маркировка также должна быть направлена вверх, если она нанесена производителем. Перед монтажом сравните обозначения и форму колец с инструкцией к комплекту: верхнее и второе кольца могут отличаться профилем.

Как правильно надевать кольца

Используйте специальный расширитель поршневых колец. Разжимайте кольцо только настолько, чтобы провести его через головку поршня и установить в нужную канавку. Чрезмерное раскрытие приводит к деформации или поломке кольца.

1. Установите маслосъемное кольцо и его элементы.
2. Проверьте, что рабочие элементы свободно перемещаются в канавке.
3. Поставьте второе компрессионное кольцо выточкой вниз, если она предусмотрена.
4. Установите верхнее компрессионное кольцо маркировкой вверх.
5. Проверьте, что каждое кольцо полностью вошло в свою канавку и не зацепилось за соседнюю.

Как расположить замки колец

После установки замки колец разворачивают по окружности поршня и не оставляют на одной линии. Точную схему расположения замков для конкретной модификации двигателя следует сверять с соответствующей иллюстрацией руководства. Универсальную схему для всех Lanos использовать нельзя.

Замок кольца не должен совпадать с ориентиром на поршне, если инструкция для данного двигателя предусматривает иное положение. Перед установкой поршня еще раз проверьте, что кольца разведены и свободно перемещаются в канавках.

Установка поршня в цилиндр

Перед сборкой нанесите чистое моторное масло на цилиндр, поршень и кольца. Наденьте на поршень обжимку для колец и равномерно сожмите все кольца. Затем аккуратно введите поршень в цилиндр, используя деревянную рукоятку инструмента. Не забивайте поршень металлическим предметом и не прикладывайте усилие, если кольцо упирается в край цилиндра.

• Проверьте правильность ориентации поршня относительно двигателя.
• Убедитесь, что обжимка плотно прилегает к блоку.
• Вводите поршень без рывков, чтобы не сломать кольца.
• После установки убедитесь, что шатун и вкладыши собраны по требованиям руководства для конкретного двигателя.

Частые ошибки

• Установка колец без проверки зазора в каждом цилиндре.
• Перепутанные верхнее и второе компрессионные кольца.
• Монтаж второго кольца выточкой вверх.
• Установка компрессионного кольца маркировкой вниз.
• Чрезмерное разжатие кольца при установке.
• Совмещение всех замков на одной линии.
• Установка поршня без обжимки или без смазки.
• Использование размеров от двигателя 1.5 SOHC для другой версии Lanos.

Правильная последовательность такова: сначала проверяют цилиндры, поршни и зазоры, затем устанавливают маслосъемное кольцо, второе компрессионное и верхнее компрессионное кольцо. После разведения замков поршень с установленной обжимкой вводят в смазанный цилиндр. Все размеры и окончательные допуски необходимо сверять с руководством для кода двигателя и конкретным комплектом поршневых колец.
